视频输入

5路HDMI输入

视频输出

4路HDMI

最大输入分辨率

3840x2160@60fps

最大输出分辨率

3840x2160@60fps

音频输入

1路平衡输入，3pin凤凰端子接口

1路非平衡输入，3.5mm接口

音频输出

1路平衡输出，3pin凤凰端子接口

1路非平衡监听输出接口，3.5mm耳机孔

视频编码

H.264,H.265

音频编码

AAC

视频输出格式

MP4

视频编码帧率

1～30fps

视频码率

500kbps~40Mbps可调

音频码率

8~128KB可调

数据存储

内置1T硬盘，支持扩展

RS485

2组3pin凤凰端子接口，

RS232

2组3pin凤凰端子接口

网络

1个1000M网口，RJ-45

USB接口

2个USB2.0，1个USB3.0，1个USB_OTG

软件升级

支持网络升级、OTG升级

存储模式

支持内置硬盘、外接USB存储，支持USB导出，支持FTP下载

协议支持

RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP

工作电源

DC 12V/3A

设备尺寸

1U机架式

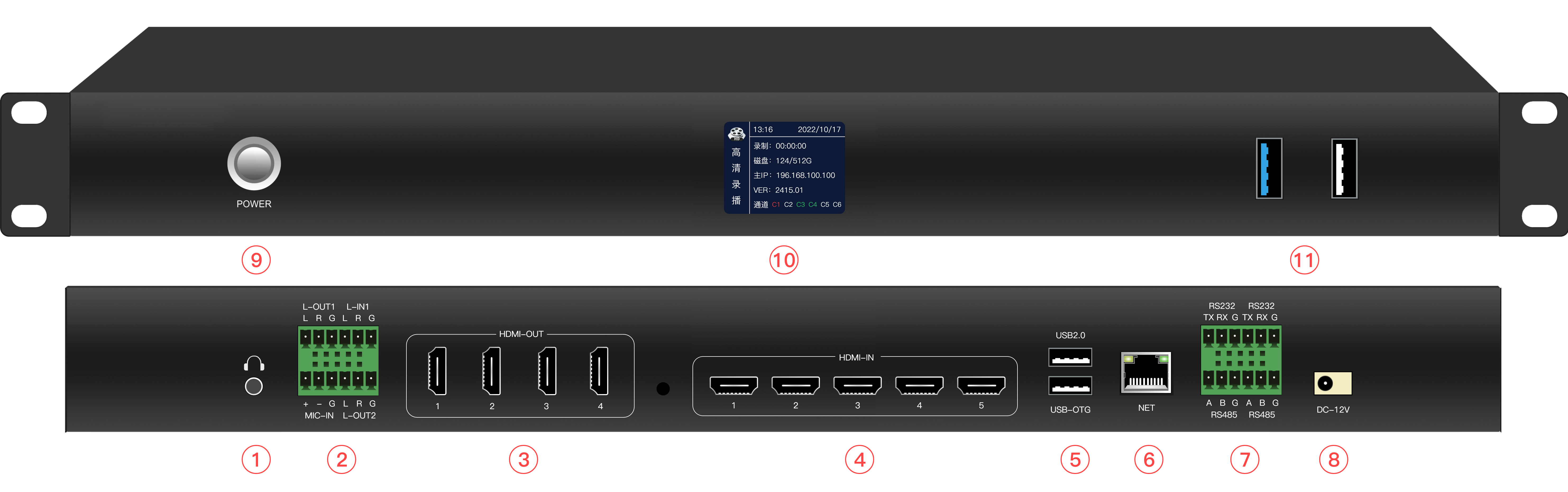

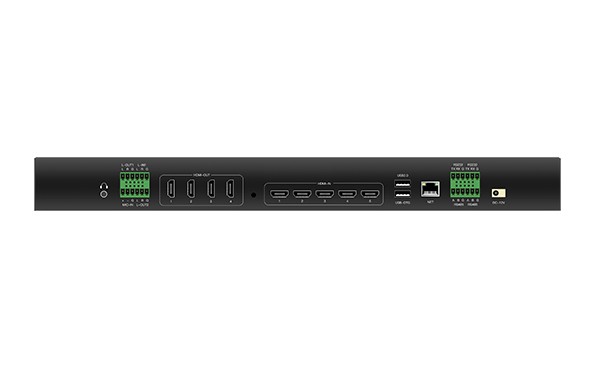

1

3.5mm耳机监听接口

2

L-IN1：非平衡音频输入，凤凰端子接口

MIC-IN：平衡音频输入，凤凰端子接口

L-OUT1：非平衡音频输出，凤凰端子接口

L-OUT2：非平衡音频输出，凤凰端子接口

3

HDMI信号输出，输出画面为导播界面或者PGM（软件可设）

4

HDMI信号输入，支持5路4K视频信号同时输入

5

USB 2.0：用于外接移动存储介质拷贝文件或鼠标进行操作

USB-OTG：用于软件升级

6

千兆网络接口，用于设备联网

7

RS 232：用于外接导播键盘、中控等

RS 232：用于外接导播键盘、中控等

RS 485：用于外接导播键盘、中控等

RS 485：用于外接导播键盘、中控等

8

设备电源接口，配备12V 3A电源适配器

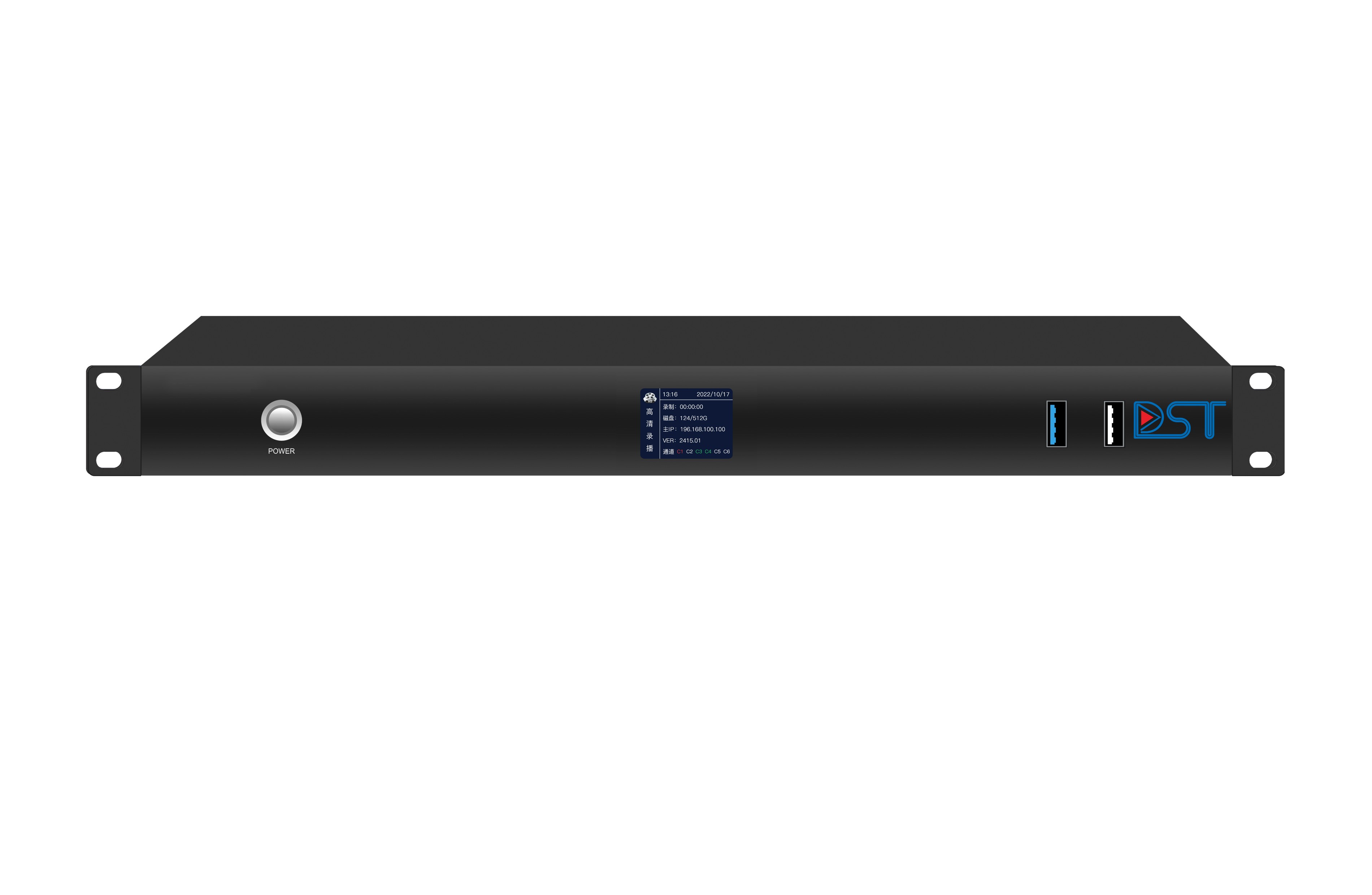

9

设备电源开关

10

用于录播状态、通道状态、网络信息、存储空间以及logo等显示

11

USB 2.0*1,USB 3.0*1, 用于外接移动存储介质拷贝文件或鼠标进行操作
