无缝混插矩阵

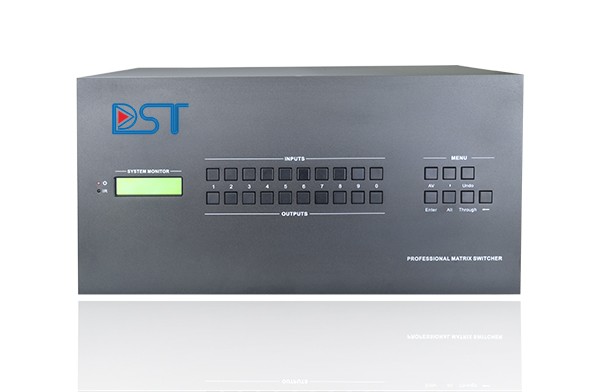

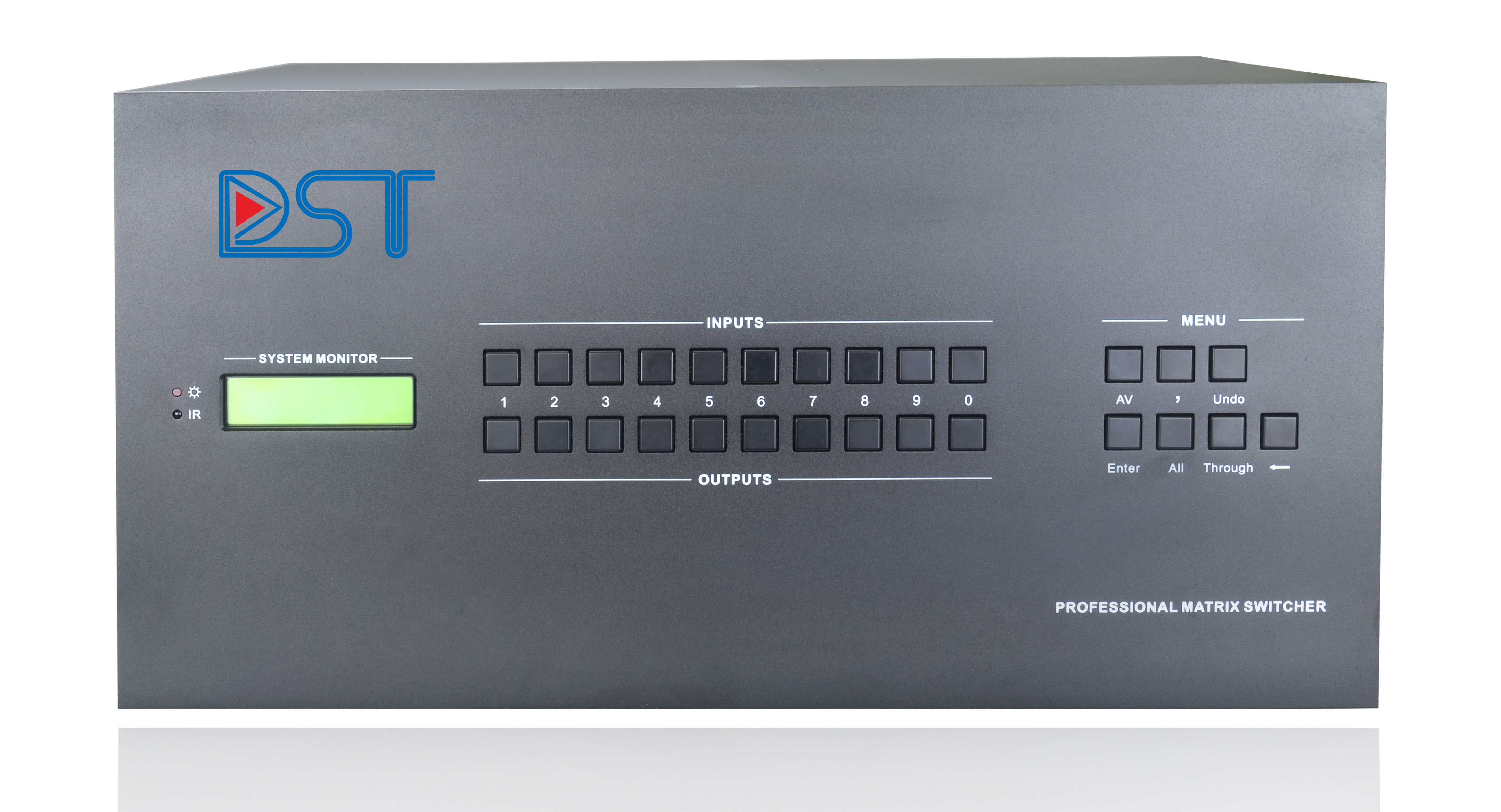

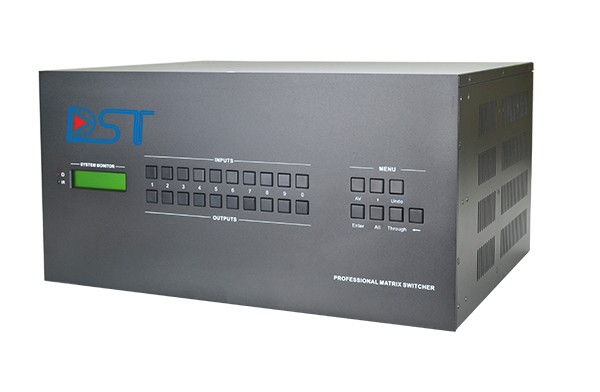

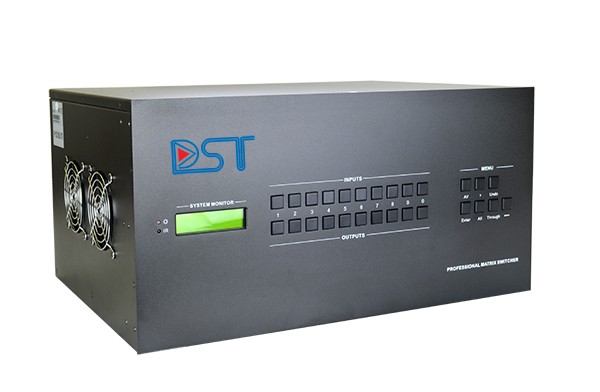

32X32混合插卡矩阵 DMX32-N

1.矩阵箱体需可配置输入/输出信号卡的模块化矩阵主机,最大可支持32x32路的音视频信号切换卡接口,支持热插拔;2.采用FPGA架构,内部自建核心运算机制,无内嵌操作系统;3.总线交换技术,每路信号采用单独通道进行传输,保证所有信号图像的实时显示;4.倍频倍线技术,对图像信号进行倍线缩放、倍频增强显示;5.每张板卡含有4路信号接口,支持CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI等信号无缝任意输入输出切换传输,兼容HDCP(可手动开启关闭HDCP输出),支持EDID管理和手动EDID学习功能;6.需支持包含1920*1200、1080P@50Hz、1080P@30Hz、1080I@60Hz、1080I@30Hz、1366*768、720P@50Hz等分辨率在内的不少于35种分辨率,灵活设置,配合不同的输入输出设备提供最大兼容性;7.HDMI信号输入兼容HDCP,支持HDMI内嵌音频传输,有独立外接音频接口可实现输入卡不少于4路音频信号手动加嵌;——4I-HS8.HDMI信号输出支持HDMI内嵌音频传输,有独立外接音频接口可实现输出卡不少于4路模拟音频信号手动




1.矩阵箱体需可配置输入/输出信号卡的模块化矩阵主机,最大可支持32x32路的音视频信号切换卡接口,支持热插拔;

2.采用FPGA架构,内部自建核心运算机制,无内嵌操作系统;

3.总线交换技术,每路信号采用单独通道进行传输,保证所有信号图像的实时显示;

4.倍频倍线技术,对图像信号进行倍线缩放、倍频增强显示;

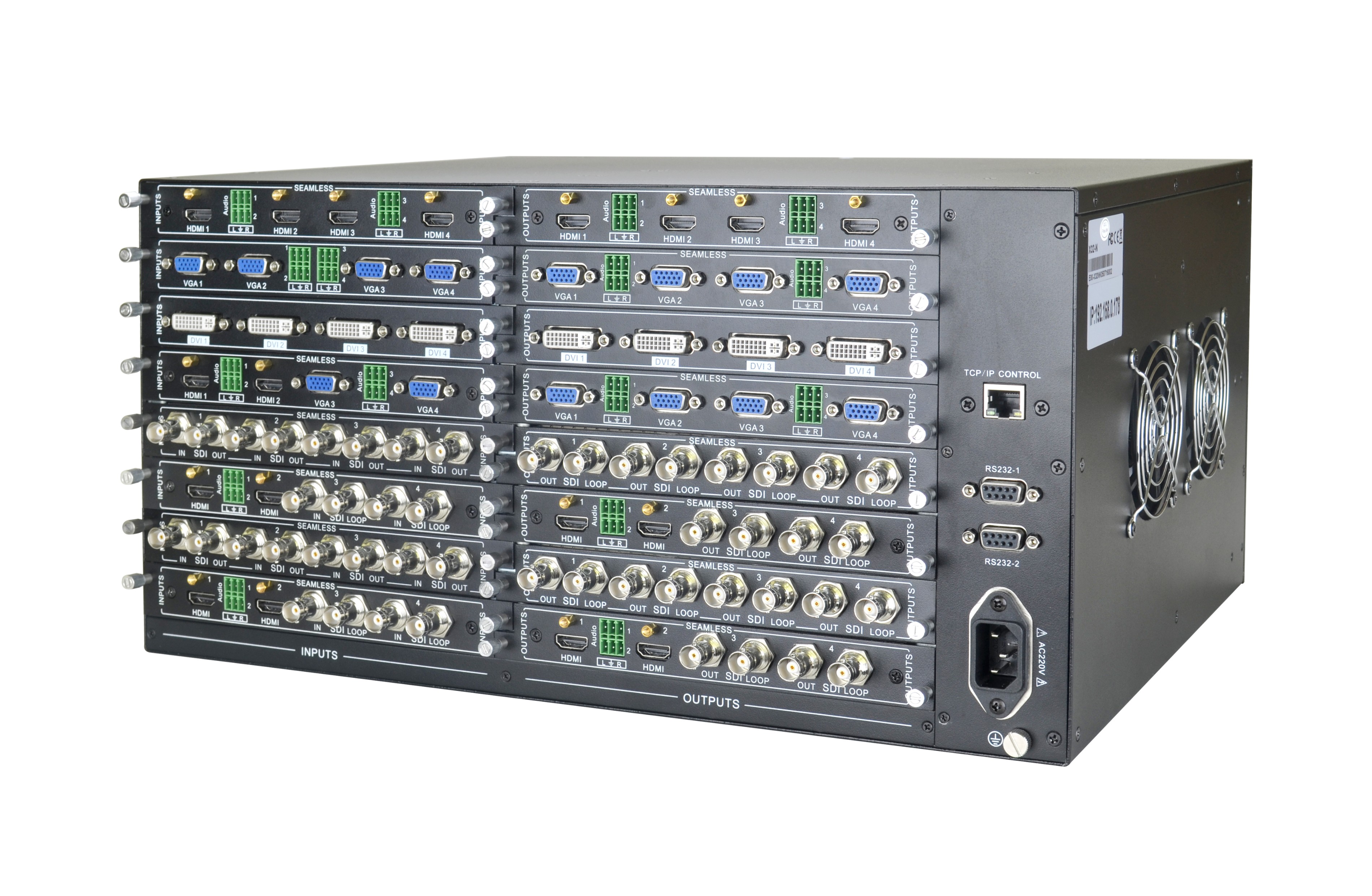

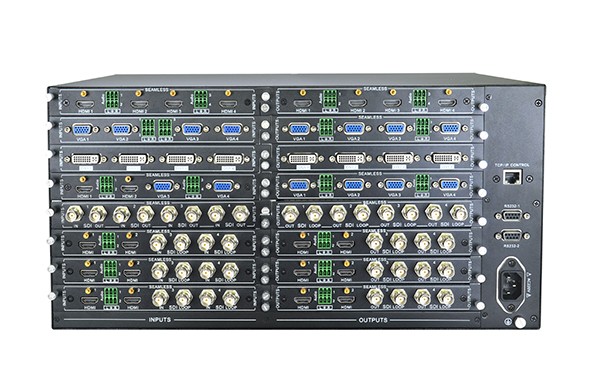

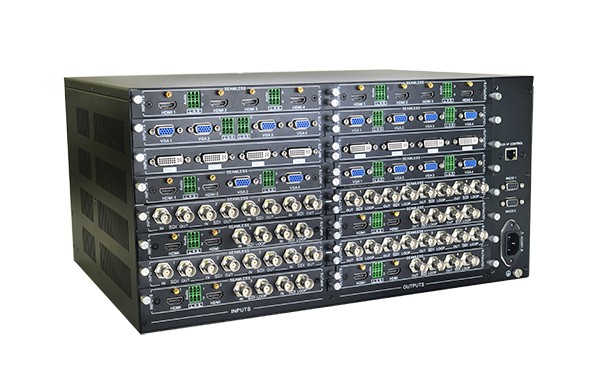

5.每张板卡含有4路信号接口,支持CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI等信号无缝任意输入输出切换传输,兼容HDCP(可手动开启关闭HDCP输出),支持EDID管理和手动EDID学习功能;

6.★需支持包含1920*1200、1080P@50Hz、1080P@30Hz、1080I@60Hz、1080I@30Hz、1366*768、720P@50Hz等分辨率在内的不少于35种分辨率,灵活设置,配合不同的输入输出设备提供最大兼容性;

7.★HDMI信号输入兼容HDCP,支持HDMI内嵌音频传输,有独立外接音频接口可实现输入卡不少于4路音频信号手动加嵌;——4I-HS

8.★HDMI信号输出支持HDMI内嵌音频传输,有独立外接音频接口可实现输出卡不少于4路模拟音频信号手动解嵌;——4O-HS

9.★在HDMI/DVI模式下需支持内嵌音频传输,支持CVBS(兼容N制式和PAL制式)、YPbPr、VGA、DVI、HDMI信号输入,具有自动倍线功能;——4I-DS

10.★在HDMI/DVI模式下需支持内嵌音频传输,支持手动设置CVBS(支持N制式和PAL制式选择)、YPbPr、VGA、DVI、HDMI信号输出;——4O-DS

11.★需带SDI环出功能,支持内嵌音频传输,支持SD/3G/HD-SDI信号输入;——4I-SS

12.★需带SDI环出功能,支持内嵌音频传输,支持3G/HD-SDI信号输出;——4O-SS

13.★VGA信号输入板卡需支持音频同步输入功能,支持CVBS、YPbPr、VGA、RGB信号输入,支持N制式和PAL制式调节;——4I-VA

14.★需自动识别N制式和PAL制式,具有自动倍线功能(最高可倍线至1920*1200),具有伴随音频输入可实现音视频同步切换;——4I-AV

15.★需支持手动设置N制式和PAL制式输出和手动关闭开启输出视频对应音频输出功能;——4O-AV

16.★HDMI信号输入输出卡最高支持4K信号输入输出,兼容HDCP,支持HDMI内嵌音频传输,有独立外接音频接口可实现输入卡不少于4路音频信号手动加嵌和输出卡不少于4路模拟音频信号手动解嵌;——4I-UH、4O-UH

17.★HDBaseT信号输入输出卡可与同样芯片的传输器进行对接传输,具有RS232接口,传输双向RS232控制信号,具有独立外接音频接口可实现输入卡不少于4路音频信号手动加嵌和输出卡不少于4路模拟音频信号手动解嵌,最高支持4K信号输入输出;——4I-BT、4O-BT

18.★Optical信号输入输出卡可与同样芯片的传输器进行对接传输,最高支持4K信号输入输出,具有连接状态指示灯;——4I-UF、4O-UF

19.主机采用不低于HDMI 1.4a标准可通过跟换板卡实现4K信号输入输出;

20.支持当前输出通道状态查询功能;

21.支持不少于20个场景保存和调用功能,支持群切功能;

22.具有防静电设计,能有效防止人员触碰放电产生的电击;

23.★控制方式需支持前面板按键、外接控制面板、遥控器、RS-232串行通讯、LAN网络控制等多种控制方式,支持本地和远端(中控&软件)控制方式,并可以根据需要锁定前面板以防误操作;

24.矩阵主机及信号板卡必须满足长时间无故障满负荷连续工作,连续运行时间不低于7*24小时不断电运行;

25.断电不会丢失参数和功能设置
