系统结构

一体化嵌入式Linux系统

显示

屏幕尺寸

15.6高清LCD屏幕，显示本地导播画面

屏幕分辨率

1920*1080

亮度

250cd/㎡

可视角度

100/80(H/V)

操作方式

触摸屏

15.6高清LCD屏幕支持触控功能

鼠标键盘

接入鼠标键盘

远程导播

支持网页操作

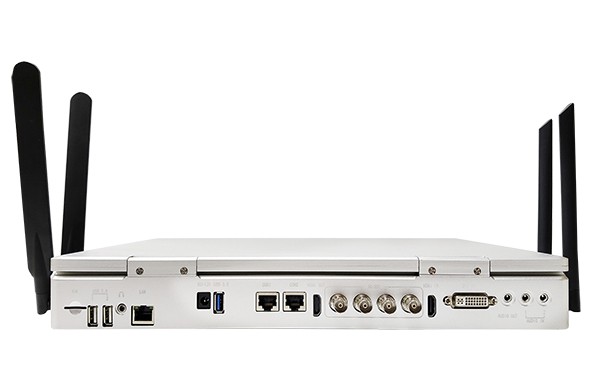

视频

视频输入

无线图传模块，4路HD-SDI，1路DVI，1路HDMI

视频输出

1路HDMI，显示屏输出

视频显示

单画面、画中画、双画面、三分屏、五分屏

视频直播

支持UDP、TS、RTMP协议

音频

音频输入

2个3.5mm音频双声道输入

音频输出

1个3.5mm双声道音频输出，1个3.5mm监听

音频编码

AAC-LC，H.264 HP

图像处理

及存储

视频录制格式

MP4、FLV（二选一）

视频录制码率

512kbps~30mbps可调

外网直播码率

512kbps~8mbps可调

音频码率

128kbps

数据存储

内置一块1T固态硬盘

通信接口

RJ45接口

2个RS-232控制接口，1个千兆网络接口

SIM卡槽

1个4G上网模块

USB接口

2个USB2.0接口，1个USB3.0接口

环境

工作电压

DC12V/5A（5.5*2.1*10mm）

设备尺寸

380*41*280mm
