硬件参数：

1.录播主机采用一体化嵌入式硬件设计，集成度极高，设备高度不高于1U；

★2.视频输入接口:提供不低于4路HD SDI视频输入接口、3路HDMI输入；

3.视频输出接口：提供不低于2路HDMI视频输出接口，分别支持本地导播和本地直播画面输出；

4.音频接口：支持不少于2路3.5mm输入和2路3.5mm输出；

5.网络接口：支持不少于1个千兆网络接口；

6.控制接口：支持不少于6个凤凰端子COM口，支持RS232控制协议；

7.其他接口：DC12V电源接口，不少于4个USB接口，其中至少一个支持USB3.0；

8.录播主机内置不小于1T硬盘；

9.录播主机支持多种控制方式：如专用触控屏/远程WEB后台管理系统控制/中控系统/导播键盘等方式；

软件参数：

1.录播主机支持本地和远程两种方式进行录播功能操作。本地录制控制，显示器直接录播主机，插入鼠标键盘即可实现导播操作，开机即录制界面，无需手动打开录制软件；远程方式使用B/S架构设计，远程操控无需安装任何软件和插件；

2.录制界面分为信号显示区，录播控制区和功能设置区，界面布局简洁清晰，提供良好的用户体验；

★3.为便于操作，录制时系统提供PGM主播窗口和PVW预监窗口，便于在PVW预监窗口中调试好画面再切入PGM主播窗口；

4.系统至少可接入4路SDI高清视频信号,3路HDMI信号，并且其中4路通道支持接入RTSP流信号，可自定义通道名称；

★5.系统支持3路导入预备视频素材，在录制过程中随时插入预备视频画面；

6.系统支持一键录制、暂停、直播功能，并单独显示录制和直播时长；

7.支持自动、手动、半自动三种导播模式；

8.系统至少支持MP4、FLV两种录制格式，支持电影模式和资源模式同步录制，资源模式下任意通道都可选单独录制；

★9.系统内置RTMP直播服务器，单台录播主机支持不少于50路（1080P，2M码流，30帧）直播并发，并支持将直播流推送到第三方流媒体服务器；

★10.支持7路资源通道单独直播，支持导播通道主辅两种不同码流直播，本机直播并发超100路，同时支持向资源管理平台或者第三方直播平台推流直播，进行大规模直播，支持TS/RTSP/RTMP三种直播协议；

11.系统支持H.264视频编码协议和ACC音频编码协议，录制码率支持512Kbps—60Mbps（可调），外网直播码率支持512Kbps—8Mbps（可调），帧率支持25 Fps、30 Fps、50 Fps、60Fps；支持音频输入检测和音量调整功能，并在系统界面中显示音量大小；

12.系统支持字幕功能，并支持不少于5条字幕预设功能；

★13. 系统支持课件点播预览功能，并支持视频编辑功能，可对视频进行剪辑合并重新命名生产微课视频，并对微课进行分类保存；

★14.系统支持内外网两种IP分别设置，保障局域网和公网的双向连接，并支持进行公网连接测试功能；

15.系统支持多种视频文件下载功能，可在web管理页面远程下载到本地电脑，也可通过USB接口拷贝；

16.系统支持实时对主机和软件运行状态进行监测，包括CPU、内存、硬盘空间等；

★17.基于B/S架构，采用HTML5技术，通过浏览器即可访问，无需安装任何插件和客户端；

18.远程导播系统支持定时录制和自动课表录制，可预先设置录制任务的具体时间，系统按时自动完成录制，无需手工操作；

19.系统支持PTZ云台控制，支持不少于4路通道云台控制，每路通道不少于8个预置位设置；

20.支持全屏、双分屏、画中画、三分屏、多分屏画面等不少于8种分屏设置，多分屏显示下支持快速自定义画面布局，同时支持淡入淡出等至少15种切换特效；

21.支持台标、片头片尾、标题、字幕、时间等OSD信息设置及一键应用；

22.支持对6路RS232串口进行自定义设置，可同时接入中控系统、云台摄像机及其他控制设备；

22.支持远程定时开关机、手动重启；

23.支持开始录制前主讲人、编号、视频名称等录制信息预设置，也可在点击录制时弹出提示窗口；

23.支持远程导播用户角色、权限、密码设置。可控制系统访问人数，录课状态与空闲状态下可分别支持不同的人数；

24.具备硬盘保护机制，硬盘剩余空间低于5%时，提示空间已满；支持一键格式化硬盘。

25.系统支持远程互动模式，单机支持1对3进行局域网远程互动，支持主机、听讲身份互换；

26.系统支持标准H.323/SIP互动协议，支持对接MCU进行远程大规模互动，支持双流互动模式，听讲可同时观看主讲的视频和电脑课件画面；

27.系统支持HDMI输入信号进行自动图像检测，无需在主机电脑端安装任何插件即可实现电脑课件信号的自动切换，支持阈值，触发，切换停留时长等设置，支持一键锁定课件画面；

★28.支持对接变送器，在主机本地界面实时显示温度、湿度、CO2浓度、PM2.5浓度、PM10浓度。支持手动设置CO2浓度、PM2.5浓度、PM10浓度报警值，环境超过报警值自动红字报警。

★29.支持读取指定地区当天/次日天气预报、气象预警信息；支持设置考试倒计时、考试提醒；支持发布学校紧急通知；所有内容可配置以浮窗方法实时显示在主屏。

整机外观

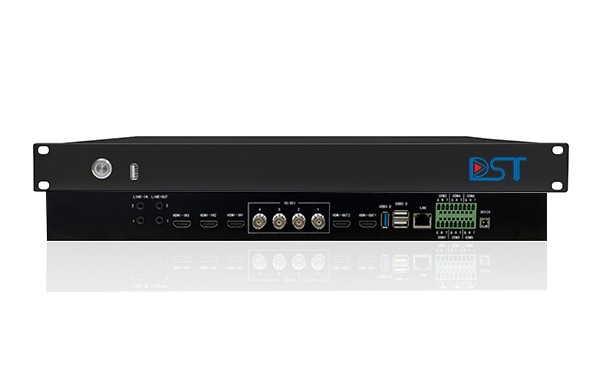

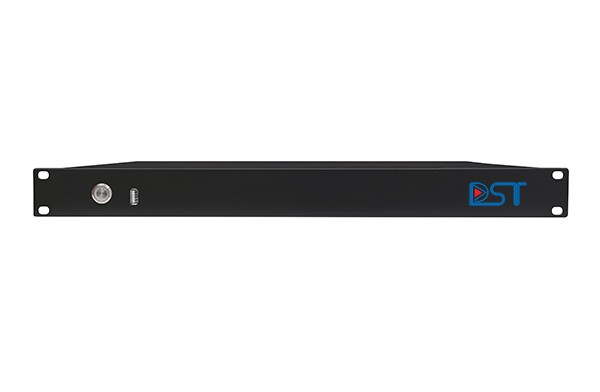

图1  录播主机整机外观

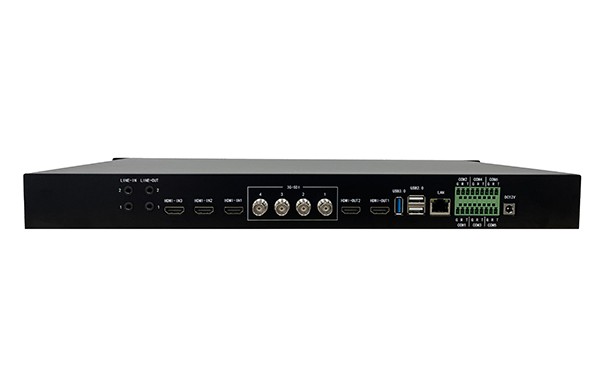

图2  主机尾板接口图

l 电源口： DC 12V 5A。

l COM 1/6口：控制摄像机和外接中控。

l LAN: 千兆以太网接口。

l USB2.0 1/2/3：连接USB外围设备使用，鼠标、键盘等。

l USB3.0：用于视频本地拷出。

l HDMI OUT1：本地直播输出。

l HDMI OUT2：本地导播界面输出。

l 3G-SDI 1/2/3/4 ：4路SDI输入接口（支持RTSP网络流）。

l HDMI IN 1/2/3：高清信号输入。

l LINE OUT 1/2 :音频输出。

l LINE IN 1/2 :音频输入。

二、详细参数

三、功能参数

3.1、本地导播

l 录播主机提供导播输出画面（通过HDMI2接口连接显示器），在录播主机上可直接进行录播功能操作，同时内置远程导播模块，可使用电脑通过网络访问远程导播界面进行录播功能操作；

l 导播界面分为信号显示区，录播控制区和功能设置区，界面布局简洁清晰，提供良好的用户体验，支持鼠标点控功能，双击需要放大的区域自动以该位置为中心放大画面；

l 完成信号连接后，导播界面可自适应显示视频信号，支持不同分辨率的视频混合输入;

l 系统可接入4路高清视频,3路HDMI高清画面；

l 互动模式时，主机教室支持双流互动，主机教室录播主机将主播画面和老师电脑PTT画面同步传输到听课教室，听讲教室在互动的同时支持将主讲导播视频，及老师授课PPT两路视频录制为课后的复习资料,支持互动导播全网直播；

l 每间录播主机都可定义为主讲教室或者听课教室，主讲教室和听课教室可以身份互换，主讲教室支持对听课教室音视频接入的控制权限；

l 导播系统提供PGM主播窗口和PVW预监窗口，PVW预监窗口支持鼠标点控功能，支持云台控制，支持预置位预设；

l PGM主播窗口支持全屏、双分屏、画中画、三分屏、五分屏显示，并可对多分屏模式自定义画面布局和信号源，支持淡入淡出等十五种切换特效；

l 导播系统支持一键录制、暂停、直播功能，并单独显示录制和直播时长；

l 支持与跟踪系统对接，在录制过程中自动完成画面跟踪和切换，也可连接导播控制器实现手动切换和跟踪，还可在导播界面中实现上述功能；

l 支持电影模式和资源模式同步录制，资源模式下可在接入的信号中任选5路（最多）进行录制；

l 系统可录制MP4、FLV两种格式（任选其一）；

l 系统支持H.264视频编码协议和ACC音频编码协议，录制码率支持512Kbps—30Mbps（可调），外网直播码率支持512Kbps—8Mbps（可调），帧率支持25 Fps、30 Fps、50 Fps、60Fps；

l 系统内置rtmp直播服务器，支持100路直播并发，也可将直播流推送到第三方流媒体服务器；

l 系统支持双声道音频输入，音频码率支持128kbps，系统支持音频输入检测和音量调整功能，并在导播界面中显示音量大小；

l 系统支持字幕功能，并支持字幕预设功能（最多5条）；

l 系统支持课件预览功能；

l 可在系统界面中快速将课件拷贝至U盘（支持Fat32、exFat格式的U盘）；

l 支持对录播主机进行IP网络设置和测试

l 导播系统支持关机、重启操作；

l 系统可实时对主机和软件运行状态进行监测，包括CPU、内存、硬盘空间等；

3.2、远程导播

导播系统

l 基于B/S架构，使用浏览器即可访问（chrome效果最佳），无需安装任何插件和客户端；

l 远程导播界面提供视频监看功能；

l 支持PTZ控制，提供八个预置位；

l 支持淡入淡出、圆形渐变等十五种切换特效；

l 支持一键录制、暂停、直播功能，并单独显示录制和直播时长；

l 支持手动和自动导播切换；

l 支持全屏、双分屏、画中画、三分屏、五分屏画面拼接操作；

l 支持对视频编码、音频编码、网络IP进行设置；

l 支持字幕功能，并支持字幕预设功能（最多5条）；

l 支持显示系统时间；

l 支持上传片头片尾、台标；

l 支持对直播、互动、跟踪进行设置；

l 支持定时开机关机、手动重启；

l 可控制系统访问人数，录课状态下支持1人、3人、7人、10人，空闲状态下支持1人、5人、10人、20人；

l 支持远程导播用户角色、权限、密码设置；

l 支持录播主机名称设定，在线网络升级维护；

资源管理

l 系统在资源管理平台首页提供直播预览窗口；

l 资源管理平台支持视频管理、直播、点播；

l 视频按时间顺序排列，支持按时间进行检索，并可选择电影模式或资源模式课件进行预览，系统自动抓取第一帧作为封面；

l 系统可将录制完毕的视频上传至指定服务器，并可对课件进行删除、下载操作；

四、产品特点

l 高度集成 系统稳定

一体化嵌入式LINUX系统，带来更稳定的用户体验；单板卡设计，所有信号均在一体化板卡中进行采集、编码、录制、直播和存储，减少信号链路造成的信号衰减和维护成本，确保系统长期稳定运行；

l 操作简单 零培训

系统提供良好的用户体验，使用简单方便，界面简洁清晰，无需培训即可使用。系统提供图形化界面，四个录播常用按钮和八个系统设置功能均采用具备高识别度的图标，减少用户的误操作和记忆难度。

l 应用灵活

系统即可支持直接在录播主机上进行录播操作，也可通过网络实现远程录播控制，适应多种不同应用场景。

l 实时高清 无损输出

支持HDMI高清直播输出，零延时，无压缩，无损失，真高清，快速构建超高质量的教学观摩环境，给用户更好的视觉体验；也可为其他教学应用提供高质量音视频信号。

l 实时互动

系统内置实时互动模块，无需另外架设互动MCU即可实现多方互动，真正意义上实现一机多用，无需专业人士操作，轻轻一点即可连接互动；同时支持对接MCU实现不规模互动，不限场地，手机一键入会。

l 高清直播 强悍专业

系统内置高性能直播组件，独有的流媒体优化技术，单台录播主机即可实现100路高清1080P直播，配合专业直播方案可实现万人级的大规模直播。

l 功能丰富 物超所值

系统提供录播、直播、互动、视频管理等功能。
