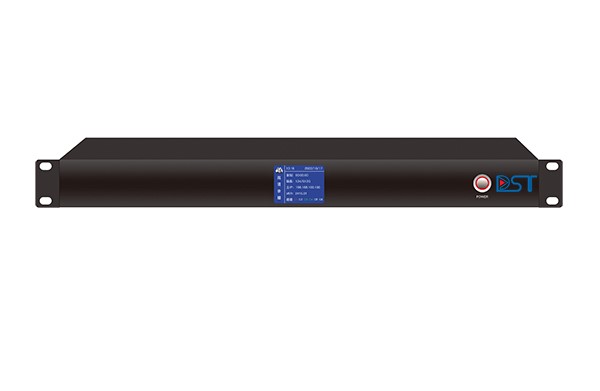

RVC2004是一款会议录播设备，集成会议录制、直播、点播、智能导播、存储等多功能于一体，基于嵌入式硬件架构设计，产品高度稳定。设备采用H.264编码，具有4路HDMI视频输入接口，支持1080P@60fps图像输入。共有2路视频输出接口，多路画面输出满足在播放系统上显示图像并且可以作为其它系统的图像输入源（如视频会议系统）。系统支持电影模式+资源模式并存的同步录制和直播，画面支持画中画、1/2/3/4//6分屏模式显示和录制。用户既能在本地接上鼠标、显示器和导播台进行导录播操作，也可以在PC上登录IE进行远程导播
规格参数表
型号 | RVC2004 |
系统结构 | 嵌入式Linux系统 |
视频输入 | 4路HDMI输入 |
视频输出 | 1路HDMI，1路VGA |
最大输入分辨率 | 1080P@60fps |
音频输入 | 2路line in，3pin凤凰端子接口 |
音频输出 | 2路line-out，3pin凤凰端子接口 1路监听接口，3.5mm耳机孔 |
视频编码 | H.264/H.265 |
音频编码 | AAC |
视频输出格式 | MP4 |
视频编码帧率 | 1～30fps |
视频码率 | 500kbps~40Mbps可调 |
音频码率 | 8~128KB可调 |
数据存储 | 内置1T硬盘，支持扩展 |
RS485 | 2组，3pin凤凰端子接口 |
RS232 | 2组，3pin凤凰端子接口 |
网络 | 1个1000M网口，RJ-45 |
USB接口 | 2个USB2.0 |
软件升级 | 支持网络升级 |
存储模式 | 支持内置硬盘、外接USB存储，支持USB导出，支持FTP下载 |
协议支持 | RTMP、RTSP、UDP、TCP、FTP、DHCP、HTTP |
工作电源 | DC 12V/3A |
设备尺寸 | 1U机架式 |

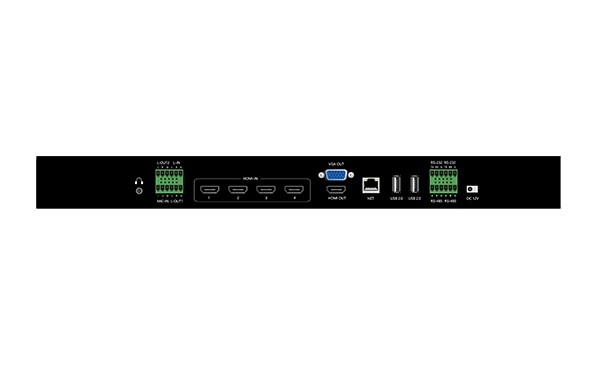

设备接口说明
标号 | 接口标识 | 说明 |
1 | DC-12V | 设备电源接口 |
2 | RS232/RS485 | 控制串口，外接中控主机或导播台 |
3 | USB2.0 | 连接USB鼠标、U盘、移动硬盘等 |
4 | NET | 1000M网口，用于设备联网 |
5 | HDMI OUT | 1080P60信号输出，输出画面为导播界面或者PGM（软件可设） |
6 | VGA OUT | 1080P60信号输出，输出画面为导播界面或者PGM（软件可设） |
7 | HDMI IN 1-4 | 1080P60信号输入，支持4路视频信号同时输入 |
8 | Line in Mic in Line out 1 Line out 2 | Line in：非平衡音频输入接口 Mic in：平衡音频输入接口 Line out 1：非平衡音频输出接口 Line out 2：非平衡音频输出接口 |
9 | 监听 | 3.5mm耳机监听接口，监听PGM通道声音 |
