录播触控导播台TD-11J

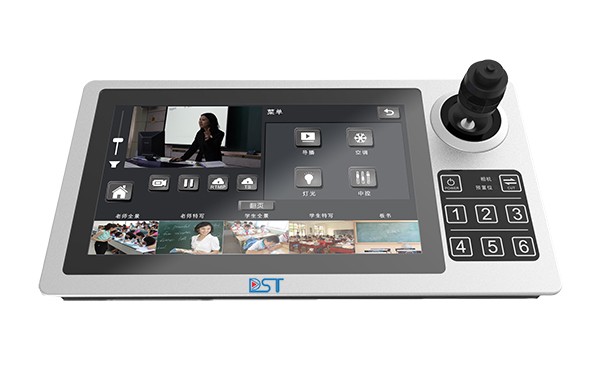

数字液晶触控导播台自带11.6寸高清液晶显示屏,是一款录播导播切换设备，它既有中控设备、导播键盘的导播控制功能，又有本地液晶显示和触控导播的功能。不仅体积小，而且安装和操作方便。可以独立安装在讲台上，方便老师独立操作拍摄；也可以安装在导播集控室，方便导播人员快速导、录、播。

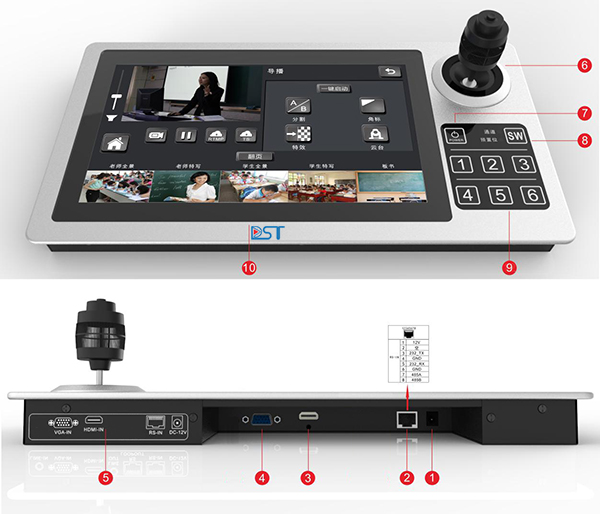

接口定义如下表
序号 | 接口 | 序号 | 接口 |
1 | 电源口：DC 12V | 6 | 云台摇杆：三维立体云台控制摇杆，可控制云台转动、焦距拉大缩小和选择的功能。 |
2 | COM口：数据输入接口，支持RS232、RS485信号输入，主要用于录播主机与导播台的数据通讯（云台、切换命令、触控命令等）。 | 7 | POWER：导播台电源触控按键。 |
3 | HDMI-IN：HDMI信号输入接口，接入录播主机的HDMI-OUT信号
| 8 | SW按键：切换按键，SW下面的1-6的数字按键功能可以是通道切换和对应通道预置位。SW触控按键用于切换功能（通道、预置位这2个功能的切换），切换成对应的功能才能正常使用1-6数字按键。 |
4 | VGA-IN：VGA信号输入接口，接入录播主机的VGA-OUT信号（录播导播界面）。 | 9 | 数字按键：可用于对应通道预置位切换，也可作为录播1-6通道的切换按键使用。 |
5 | 接口丝印：接口丝印 | 10 | 液晶触控屏：11.6寸高清液晶触控屏，可显示和触控录播主机导播界面。 |
